Instalaciones sanitarias en arquitectura: guía básica para estudiantes

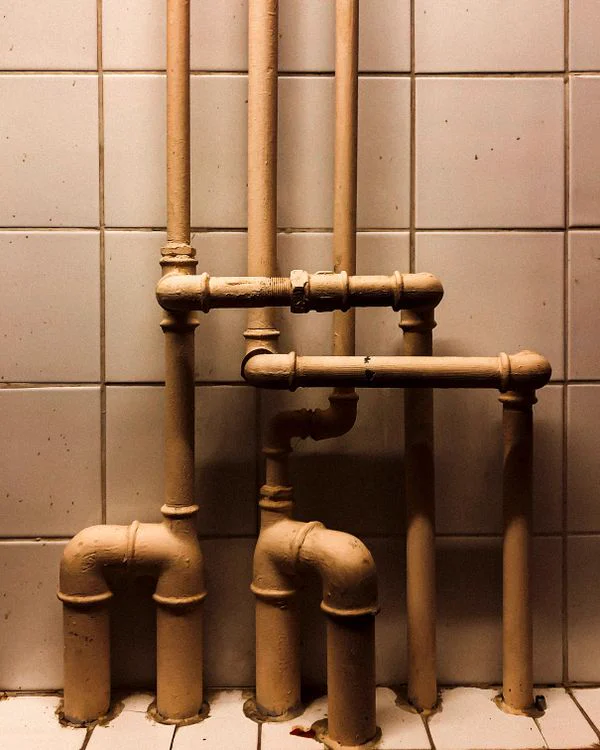

¿Qué son las instalaciones sanitarias en arquitectura?

Las instalaciones sanitarias en arquitectura son el conjunto de redes y equipos que permiten llevar agua potable a una edificación y evacuar las aguas residuales de forma segura. Para un estudiante, comprenderlas es importante porque no funcionan como un sistema aislado: deben coordinarse con la estructura, los muros, los pisos y el diseño de los espacios húmedos. Un baño o una cocina bien resueltos necesitan una distribución arquitectónica compatible con tuberías, pendientes, registros y puntos de conexión.

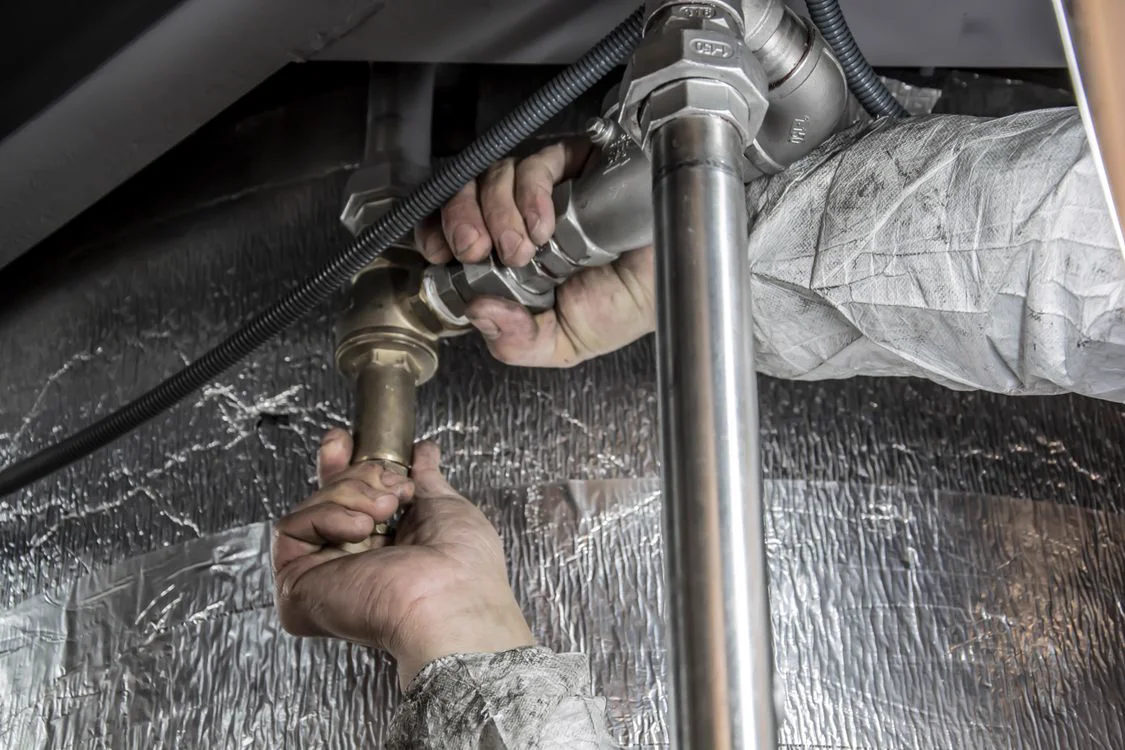

Red de agua potable y puntos de consumo en instalaciones sanitarias en arquitectura

La red de agua potable conduce el suministro desde la conexión exterior, el tanque o el equipo de presión hasta los aparatos que lo necesitan. En los planos suele representarse mediante líneas y símbolos que identifican lavabos, fregaderos, duchas, inodoros y otros puntos de consumo. Al diseñar, conviene agrupar los espacios húmedos para reducir recorridos, facilitar el mantenimiento y evitar que las tuberías atraviesen innecesariamente dormitorios, circulaciones o elementos estructurales.

Cómo funciona la red de desagüe en instalaciones sanitarias en arquitectura

La red de desagüe recibe el agua utilizada y la conduce hacia las bajantes, colectores y conexiones exteriores. A diferencia de la red de suministro, necesita pendientes que permitan el desplazamiento por gravedad. Por eso, el estudiante debe revisar niveles, espesores de losas y ubicación de bajantes desde las primeras etapas del proyecto. Una planta puede verse correcta en dos dimensiones, pero presentar problemas cuando se comprueba la altura disponible para las tuberías y el falso techo.

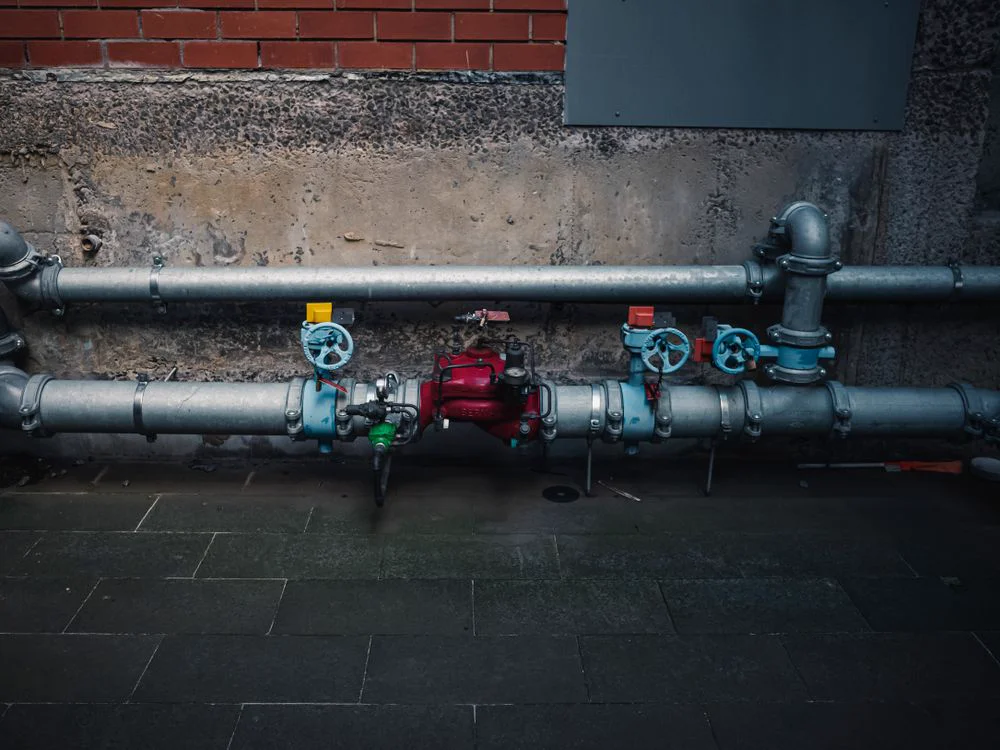

Componentes principales de una instalación sanitaria

Entre los componentes más habituales se encuentran las tuberías de agua fría, las tuberías de desagüe, las bajantes, los sifones, las cajas de registro, las ventilaciones y los aparatos sanitarios. Cada elemento cumple una función específica y debe quedar accesible para inspección o reparación. También es necesario considerar materiales, diámetros, uniones y protección frente a filtraciones. En un proyecto académico no basta con dibujar líneas: hay que explicar qué sistema se está proponiendo y cómo se integra con la construcción.

Simbología y lectura de planos sanitarios

Para leer o elaborar un plano sanitario, primero hay que identificar la leyenda, la escala, las cotas y el sentido de cada línea. Después se revisa la conexión entre los aparatos, los ramales, las bajantes y los registros. Es recomendable trabajar con una simbología constante y diferenciar visualmente el agua potable del desagüe. Una leyenda clara permite que otra persona entienda el dibujo sin depender de explicaciones verbales y mejora la calidad de cualquier entrega de taller o construcción.

Coordinación con arquitectura y estructura

La coordinación debe comenzar antes de cerrar la planta arquitectónica. Las bajantes necesitan espacio dentro de ductos o muros, mientras que los desagües pueden requerir pasos en losas y cambios de nivel. Si las instalaciones se revisan al final, aparecen conflictos que obligan a modificar baños, cocinas o circulaciones. Una buena práctica consiste en superponer arquitectura, estructura e instalaciones y revisar los puntos críticos en planta, corte y, cuando sea posible, en un modelo tridimensional.

Errores comunes de los estudiantes

Algunos errores frecuentes son ubicar aparatos sin revisar los recorridos, olvidar la ventilación de los desagües, dibujar bajantes sin continuidad vertical, ignorar las pendientes o colocar registros en zonas inaccesibles. También es común presentar una planta sin cortes que demuestren cómo se resuelven las alturas. Para evitarlos, conviene revisar cada ambiente húmedo con una lista de comprobación y consultar la normativa local antes de convertir el ejercicio académico en una solución constructiva.

Conclusión

Aprender instalaciones sanitarias en arquitectura permite diseñar espacios más funcionales, higiénicos y fáciles de construir y mantener. El objetivo inicial no es memorizar todas las especificaciones, sino comprender la lógica del sistema y representarla con claridad. Cuando el estudiante integra agua potable, desagüe, ventilación, pendientes y coordinación desde el comienzo, sus planos ganan precisión y sus decisiones de diseño se vuelven más realistas.
